Jak správně připojit radiátor

Připojení radiátoru: Komplexní průvodce pro úspěšnou instalaci

Správné připojení radiátoru je klíčovým faktorem pro efektivní fungování vašeho topného systému. Bez ohledu na to, zda instalujete nový radiátor nebo měníte stávající, pochopení základních principů připojení radiátorů vám pomůže zajistit optimální výkon a dlouhou životnost vašeho vytápění.

Typy připojení radiátorů

Existuje několik základních způsobů, jak lze radiátor připojit k otopné soustavě. Každý způsob má své výhody a hodí se pro různé situace.

Radiátor spodní připojení

Radiátor spodní připojení je v současnosti nejrozšířenějším způsobem připojení moderních deskových radiátorů. Tento typ připojení je oblíbený zejména pro svou estetickou čistotu a praktičnost.

Výhody radiátoru se spodním připojením:

• Estetický vzhled – přívodní potrubí je skryto pod radiátorem
• Snadnější úklid kolem radiátoru
• Lepší využití stěny okolo radiátoru
• Kompatibilita s moderními ventily a termostatickými hlavicemi

Schéma zapojení radiátorů v domácnosti

Správné zapojení radiátorů je zásadní pro funkčnost celého otopného systému. V domácnostech se nejčastěji setkáváme s těmito typy:

1. Spodní připojení z jedné strany
Moderní radiátory, včetně populárních modelů značky KORADO, jsou často konstruovány pro spodní připojení, kdy oba vývody (přívod i zpátečka) jsou umístěny ve spodní části radiátoru vedle sebe. Tento typ připojení je typický pro ventilové kompaktní radiátory.

2. Boční připojení
Boční připojení radiátoru je tradiční metoda, často využívaná u starších topných soustav nebo tam, kde není možné jiné uspořádání. Přívodní a zpětné potrubí se připojuje na jednu boční stranu radiátoru. Teplá voda vstupuje horním otvorem, ochlazená odchází spodním.

3.  Boční diagonální připojení
Při diagonálním připojení radiátoru vstupuje teplá voda v horní části na jedné straně a vystupuje v dolní části na protilehlé straně. Tento způsob zajišťuje lepší proudění a rovnoměrné rozložení tepla.

4. Jednobodové připojení
Tento způsob připojení radiátoru se používá zejména u starších článkových radiátorů, v některých případech i u trubkových těles.. Je charakteristický tím, že přívod i zpátečka vstupují do radiátoru v jednom místě (bodu).

Zapojení radiátoru Korado – krok za krokem

Radiátory KORADO patří mezi nejoblíbenější na českém trhu. Pokud plánujete zapojení radiátoru KORADO, zde je stručný návod

Potřebné vybavení:

• Připojovací šroubení (podle typu radiátoru)
• Těsnění
• Odvzdušňovací ventil
• Zátka pro nevyužité vývody
• Termostatická hlavice
• Klíče a nářadí

Postup zapojení topení:

1. Příprava místa – změřte a označte pozici pro montáž radiátoru

2. Instalace konzol – připevněte konzoly podle typu radiátoru a materiálu stěny

3. Příprava potrubí – přiveďte potrubí k místu připojení radiátoru

4. Instalace ventilů – u radiátorů bez integrovaného ventilu nainstalujte termostatický ventil na přívodní potrubí a regulační šroubení na zpátečku

5. Zavěšení radiátoru – opatrně umístěte radiátor na konzoly

6. Připojení k potrubí – spojte radiátor s přívodním a zpětným potrubím pomocí připojovacího šroubení

7. Instalace termostatické hlavice – po naplnění systému a odzkoušení těsnosti nainstalujte termostatickou hlavici

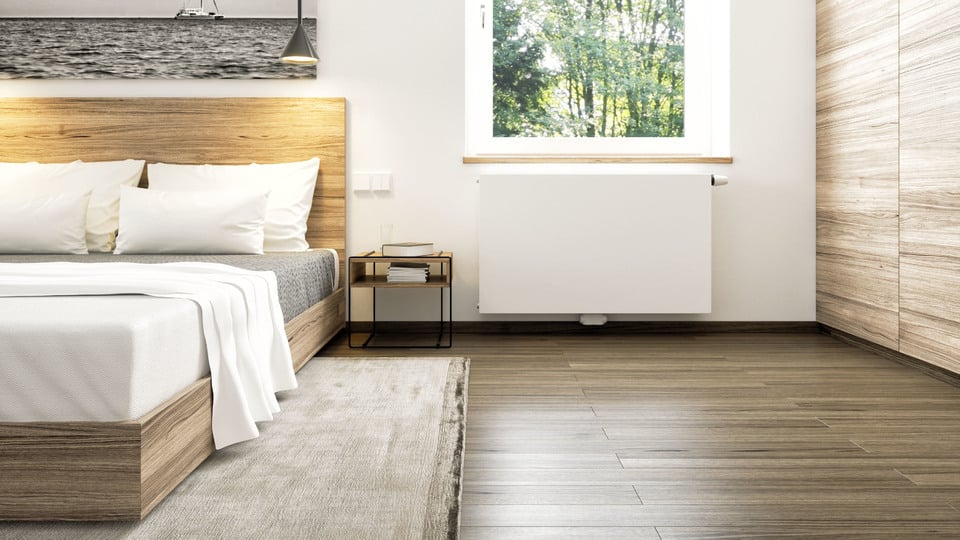

Nejmodernější případ: radiátor RADIK VKM8 s variabilními možnostmi připojení, primárně spodní středové připojení

Model RADIK VKM8 se spodním připojením představuje špičkové řešení moderního vytápění, které přináší řadu výhod pro uživatele i instalační firmy.

Přednosti RADIK VKM8 se spodním připojením:

- Vysoce estetický vzhled díky čistým liniím bez viditelného potrubí
- Rozšířené možnosti regulace díky integrovanému osmistupňovému ventilu
- Optimalizovaný tepelný výkon při zachování kompaktních rozměrů

Při instalaci těchto specializovaných modelů je důležité dodržet specifické postupy doporučené výrobcem pro zajištění optimální funkčnosti a dlouhé životnosti.

Časté problémy při připojení radiátorů a jejich řešení

Netěsnosti
Kontrolujte všechny spoje, používejte kvalitní těsnění a správně dotáhněte všechna šroubení.

Nedostatečný výkon radiátoru
Může být způsoben nesprávným připojením (zaměněný přívod a zpátečka), zavzdušněním nebo zanešením. Zkontrolujte správnost připojení a radiátor odvzdušněte.

Hlučnost radiátoru
Bývá způsobena vzduchem v systému nebo nevhodně dimenzovaným oběhovým čerpadlem. Odvzdušněte radiátor a případně nechte zkontrolovat nastavení čerpadla.

Tipy pro efektivní připojení radiátorů

1. Dodržujte doporučené schéma zapojení radiátorů dle výrobce nebo projektanta

2. Používejte kvalitní komponenty – šetření na armaturách se nevyplácí

3. Nezapomeňte na možnost vypouštění – instalujte vypouštěcí ventily na vhodných místech

4. Izolujte potrubí – snížíte tepelné ztráty

5. Respektujte směr průtoku – šipky na ventilech a šroubeních ukazují správný směr

Práce pro odborníky

Ačkoliv jsme v tomto článku popsali základní principy připojení radiátorů, je důležité zdůraznit, že instalace otopné soustavy a připojení radiátorů by mělo být vždy svěřeno kvalifikovaným odborníkům. Neodborný zásah může vést k závažným problémům:

• Netěsnosti a následné škody způsobené vodou
• Nesprávná funkce topné soustavy a nedostatečné vytápění
• Hlučnost systému a nekomfortní provoz
• Vyšší spotřeba energie díky neefektivnímu nastavení
• Riziko zkrácení životnosti komponentů
• Potenciální bezpečnostní rizika

Odborník disponuje nejen teoretickými znalostmi, ale také praktickými zkušenostmi a specializovaným nářadím, které zajistí profesionální instalaci. Navíc může poskytnout záruku na provedenou práci.

Připojení radiátorů, ať už jde o radiátor spodní připojení nebo jiný typ, není složitý proces, vyžaduje však pečlivost, odborné znalosti a dodržení správného postupu. Výše uvedené informace slouží především pro vaši orientaci v problematice, ale samotnou realizaci doporučujeme přenechat profesionálům. Správně připojený radiátor zajistí nejen optimální tepelný komfort ve vašem domově, ale také energetickou efektivitu a dlouhou životnost celého topného systému.
